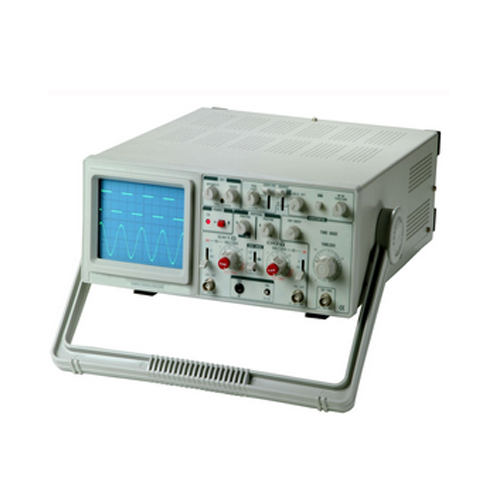

Vertical Amplifiers(CH1 and CH2) | Sweep System |
Sensitivity: 5mV/div - 5V/div(x1 mode) 1mV/div - 1V/div(6Mhz, -3dB) (x5 mode) | Sweep Display Mode: Main, Mix |
Hold Off Time: 5:1 continuously variable |
Attenuator: 1-2-5 sequences, 10-step attenuator, plus vernier control | Main Sweep |
Sweep Speed: 0.1us/div - 0.2s/div in 1-2-5 sequence 20 steps |
Rise Time: About 14ns | Accuracy: ±3% |
Over Shoot: Less than 5% | Variable Time Control: 5:1, uncalibrated, continuously variable between steps. |
Input Impedance: 1MΩ ±2%, 25pf ±10pF |
Max. Input Voltage: 400V (DC + AC peak) | Sweep Magnification: 10X, ±10%, extend sweep speed up to 10ns/div |
Operating Modes: CH 1, CH 2, Dual(ALT or CHOP), and ADD | Trigger |
Chop Frequency: Approximately 500kHz | Trigger Coupling: AUTO, NORM, TV-V, TV-H |
Algebraic addition: CH 1 + CH 2, CH 1 - CH 2 | Trigger Source: CH 1, CH 2, LINE, EXT |
Inverter: CH 2 only | Slope: ± |
Horizontal Amplifier | Trigger Sensitivity |
X-Y mode: Switch selectable using X-Y switch CH 1: X-axis CH 2: Y-axis | Coupling | Bandwidth | Internal | External |
TV-V | 20Hz - 1kHz | 0.5 div | 0.05Vpp |
Accuracy: Y-axis ±3%, X-axis ±6% | TV-H | 1kHz - 100kHz | 0.5 div | 0.05Vpp |
Bandwidth: DC - 1MHz(-3dB) | AUTO | 100Hz - 30MHz | 1.5 div | 0.1Vpp |
X-Y phase difference: Approximately 3° at 50kHz. | NORM | DC - 30MHz | 1.5 div | 0.1Vpp |
Other Specifications |
CRT: TYPE: Rectanglular with internal graticule. Display Area: 8 x 10 div (1 div = 1 cm) Accelerating Voltage: 2.1kV Phosphor: P31 |
Trace Rotation: Adjustable front panel |
Calibrator: Square wave 1kHz, 2Vpp ±3% |
Power Requirements:115, 223VAC ±10%, 50/60Hz
|
Power Consumption: Approximately 40 watts |
